Kako šipka prenosi snagu u motoru?

Klipnjača, koja se obično naziva klipnjača, vitalna je komponenta unutar motora sa unutrašnjim sagorevanjem. Njegova uloga je da prenosi povratno kretanje klipa u rotaciono kretanje radilice, efektivno prenosi snagu iz procesa sagorevanja na pogon. Kao pouzdani dobavljač šipki, uzbuđen sam što ću ući u zamršenosti načina na koji šipka ostvaruje ovaj ključni zadatak.

Razumijevanje osnovne strukture šipke

Prije nego što istražimo kako šipka prenosi snagu, bitno je razumjeti njegovu osnovnu strukturu. Tipična šipka se sastoji od tri glavna dijela: malog kraja, drške i velikog kraja. Mali kraj je povezan sa klipom preko klipnog klina, takođe poznatog kao klip. Ova veza omogućava malom kraju da se okreće dok se klip kreće gore-dole unutar cilindra. Drška je dugačak, vitak dio poluge koji povezuje mali kraj s velikim krajem. Dizajniran je da izdrži velike sile i naprezanja koja nastaju tokom rada motora. Veliki kraj je podijeljen na dvije polovine i spojen je na rukavac radilice. Ova veza omogućava da se veliki kraj okreće oko radilice dok se klipnjača kreće.

Proces sagorevanja i proizvodnja energije

Da bismo razumjeli kako šipka prenosi snagu, prvo moramo razumjeti proces sagorijevanja unutar motora. Kod četvorotaktnog motora sa unutrašnjim sagorevanjem, ciklus se sastoji od četiri faze: usis, kompresija, snaga i izduv. Tokom usisnog takta, klip se kreće prema dolje, uvlačeći mješavinu zraka i goriva u cilindar. U taktu kompresije, klip se kreće prema gore, komprimirajući mješavinu zraka i goriva. Na kraju takta kompresije, svjećica pali komprimiranu smjesu, uzrokujući brzo sagorijevanje. Ovo sagorijevanje stvara silu visokog pritiska koja gura klip prema dolje, stvarajući pogonski udar.

Prijenos povratnog kretanja u rotacijsko kretanje

Tokom pogonskog udara, sila visokog pritiska iz procesa sagorevanja deluje na vrh klipa, gurajući ga prema dole. Klip je povezan sa malim krajem klipnjače preko klipnog klipa. Kako se klip kreće prema dolje, klipnjača je također prisiljena da se kreće. Mali kraj klipnjače prati linearno kretanje klipa, dok se veliki kraj rotira oko rukavca radilice.

Dizajn klipnjače omogućava mu da konvertuje linearno (povratno) kretanje klipa u rotaciono kretanje radilice. Kako se klip pomiče prema dolje, klipnjača gura rukavac radilice, uzrokujući njegovu rotaciju. Ova rotacija radilice je ono što na kraju pokreće točkove vozila ili druge mehaničke komponente.

Sile koje djeluju na Con Rod

Nekoliko sila djeluje na šipku tokom rada motora. Najznačajnija od ovih sila je gasna sila, koja nastaje procesom sagorevanja. Ova sila djeluje na klip i prenosi se na šipku. Snaga plina je na svom maksimumu za vrijeme pokretanja snage, kada plinovi izgaranja pod visokim pritiskom potiskuju klip prema dolje.

Pored sile gasa, na šipku deluju i inercione sile. Ove inercijalne sile nastaju zbog mase klipnjače i klipa koji se kreću gore-dolje pri velikim brzinama. Kako klip mijenja smjer na vrhu i na dnu svog hoda, šipka doživljava ubrzanje i usporavanje, što stvara inercijalne sile.

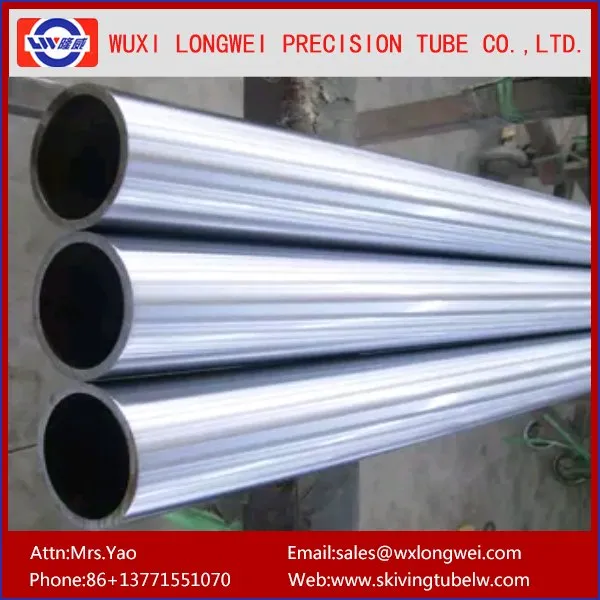

Šipka mora biti dizajnirana da izdrži ove sile bez kvara. Visokokvalitetni materijali kao nprCK45 šuplja klipnjačase često koriste u proizvodnji šipki kako bi se osigurala čvrstoća i izdržljivost. Oblik i veličina poluge su također pažljivo dizajnirani da optimiziraju njegove performanse pod ovim silama.

Važnost preciznosti u proizvodnji klipnjača

Preciznost je od najveće važnosti u proizvodnji šipki. Dimenzije klipnjače, posebno dužina, prečnici otvora na malim i velikim krajevima, kao i poravnanje ovih provrta, moraju biti unutar vrlo uskih tolerancija. Svako odstupanje od navedenih dimenzija može dovesti do problema kao što su neravnomjerno trošenje, povećano trenje i smanjene performanse motora.

Na primjer, ako je promjer provrta na malom kraju prevelik, klipni klip može imati prekomjeran zračnost, što može uzrokovati buku i vibracije. S druge strane, ako je promjer provrta premali, klipna osovina možda neće pravilno stati, što dovodi do vezivanja i potencijalnog oštećenja klipnjače i klipa.

Napredne proizvodne tehnike kao nprObrada klipnjače cilindra uljakoriste se za osiguravanje visoke preciznosti potrebne za proizvodnju šipki. Kompjuterski kontrolisani obradni centri mogu precizno obraditi šipku do određenih dimenzija, a mjere kontrole kvaliteta su na snazi ​​kako bi se provjerila tačnost svakog dijela.

Uloga podmazivanja

Podmazivanje igra ključnu ulogu u radu poluge. Kontaktne tačke između klipnjače i klipnjače, kao i između klipnjače i rukavca radilice, doživljavaju visok nivo trenja i habanja. Da bi se smanjilo ovo trenje i spriječila oštećenja, potrebna je kontinuirana opskrba uljem za podmazivanje.

Ulje za podmazivanje stvara tanak film između pokretnih dijelova, odvajajući ih i smanjujući direktan kontakt metala s metalom. Ovo ne samo da smanjuje trenje, već i pomaže u rasipanju toplote koja nastaje tokom rada. U dobro podmazanom motoru, šipka može raditi glatko, efikasno prenoseći snagu bez pretjeranog habanja.

Materijali klipnjača i njihova svojstva

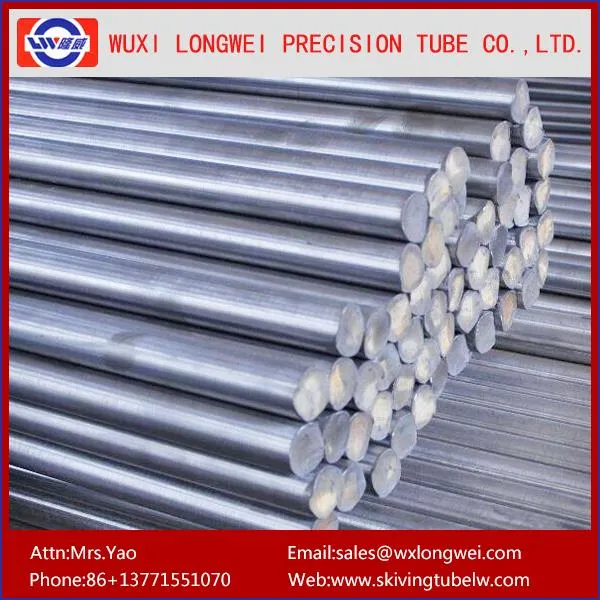

Klizne šipke se obično izrađuju od materijala koji nude dobru kombinaciju čvrstoće, krutosti i otpornosti na zamor. Uobičajeni materijali uključuju čelik, aluminij i titanij. Čelične šipke se široko koriste zbog svoje visoke čvrstoće i relativno niske cijene. Mogu izdržati velike sile i pogodni su za većinu primjena.42CrMo4 40Cr čelična precizna osovinaje primjer visokokvalitetnog čelika koji se može koristiti u proizvodnji klipnjača.

Aluminijske šipke su lakše od čeličnih, što smanjuje ukupnu težinu motora i može poboljšati performanse. Međutim, nisu tako jake kao čelične šipke i sklonije su trošenju. Titanijumske šipke nude najbolju kombinaciju snage i male težine, ali su i najskuplje.

Utjecaj dizajna osovine na performanse motora

Dizajn šipke može imati značajan uticaj na performanse motora. Dobro dizajnirana poluga može poboljšati efikasnost motora, izlaznu snagu i pouzdanost. Na primjer, šipka optimiziranog oblika može smanjiti inercijske sile koje djeluju na njega, omogućavajući motoru da radi uglađenije. Lakša poluga također može smanjiti povratnu masu motora, što može poboljšati ubrzanje i efikasnost goriva.

S druge strane, loše dizajnirana poluga može dovesti do raznih problema. Prekomjerna težina može povećati inercijske sile, smanjujući performanse motora. Loše poravnati otvori ili pogrešne dimenzije mogu uzrokovati neravnomjerno habanje i povećano trenje, što dovodi do smanjene efikasnosti i potencijalnog oštećenja motora.

Zaključak i poziv na akciju

Zaključno, šipka je kritična komponenta u motoru, odgovorna za prijenos snage proizvedene procesom sagorijevanja od klipa do radilice. Njegov dizajn, materijali i preciznost proizvodnje igraju ključnu ulogu u osiguravanju efikasnog prijenosa snage i pouzdanog rada motora.

Kao vodeći dobavljač klipnjača, posvećeni smo pružanju visokokvalitetnih klipnjača koji ispunjavaju najstrože industrijske standarde. Naše šipke su proizvedene upotrebom najnovije tehnologije i visokokvalitetnih materijala kako bi se osigurale optimalne performanse i izdržljivost. Ako ste na tržištu za klizne poluge za svoje motore, bilo za automobilsku, industrijsku ili pomorsku primjenu, pozivamo vas da nas kontaktirate radi nabavke i daljnje rasprave. Radujemo se što ćemo raditi s vama kako bismo zadovoljili vaše potrebe za konrodom.

Reference

• Heywood, JB (1988). Osnove motora sa unutrašnjim sagorevanjem. McGraw - Hill.
• Taylor, CF (1985). Motor sa unutrašnjim sagorevanjem u teoriji i praksi. MIT Press.
